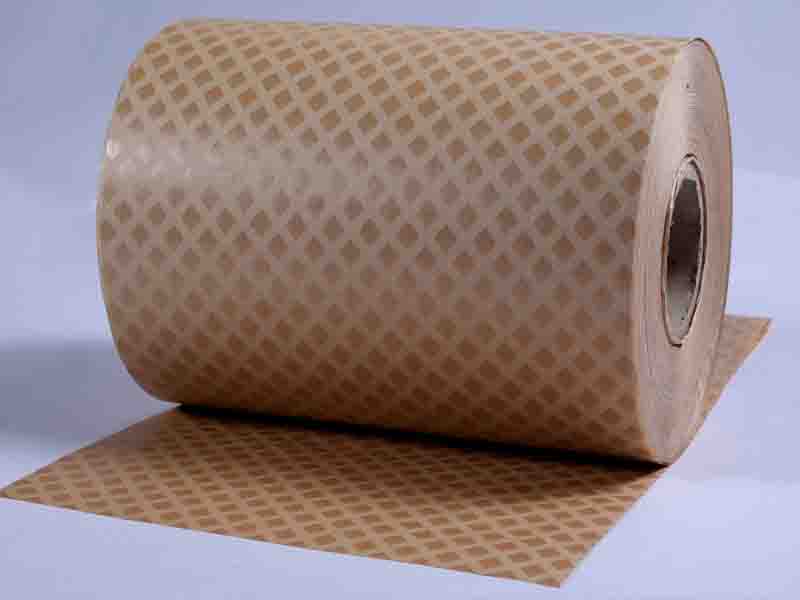

Tên sản phẩm: Giấy pha chế dạng lưới hình kim cương hay còn gọi là giấy cách điện DDP
TỜ DỮ LIỆU GIẤY MẪU HÌNH KIM CƯƠNG
| MỤC | GIÁ TRỊ ĐIỂN HÌNH | THỰC TẾ |
| Thước cặp: (Inch) (milimét) |
0.002 0.05 |
|
| Độ dày giấy cơ sở mm | 0.05±10% | 0.05 |
| Độ dày nhựa tính theo một mặt mm | 0.006-0,012mm | 0.012 |
| Độ dày DDP (chỉ để tham khảo) | Giấy cơ bản + nhựa | 0.062 (0.062,0.061,0.062) |
| Chiều rộng: Mm | ±0.5 | ±0.3 |
| Mật độ biểu kiến: G/cm3 | 0.75 đến 0.85 | 0.85 |
| Hàm lượng ẩm , % | 4.0 đến 8.0 % | 5.2 |
| PH chiết xuất nước: | 6.0 đến 8.0 | 7.6 |
| Nội dung tro, tối đa % | ≤0.8 | 0.28 |
| Kéo dài MD % CMD % |
2.2 8.3 |
|
| Khả năng chống rách bên trong của Edge N Hướng máy: Hướng máy ngang |
28.7 30.2 |
|
| Độ bền rách, Hướng máy: Mn Hướng máy chéo: Mn |
≥280 ≥300 |
320 380 |
| Độ dẫn của chiết xuất nước MS/m |
≤5.0 | 4.0 |
| Cường độ kéo, N/mm2 Hướng máy: Hướng máy ngang: |
≥70 ≥35 |
88.0 48.0 |
| Hỏng điện môi: (vôn/lớp, thử nghiệm khô) |
≥500 | 600 (600,600,600) |
| Độ mạnh liên kết: KPa | ≥450 | 649 |
Ứng dụng: Chất cách điện, chất cách điện cuộn dây, chất cách điện bọc cuộn dây, đế điện, vỏ, động cơ, sơn cách điện, máy biến áp ngâm dầu
Loại: Giấy cách điện, Giấy cách điện DDP Diamond DOT
Hóa học: Chất cách nhiệt hữu cơ
Chất liệu: Giấy cách điện, giấy
Cấp chịu nhiệt: A 105
Điện áp tối đa: 20KV~100KV
Hiệu suất: Khả năng chống rách của lưỡi N: ≥115N Độ bền của tai, hướng dọc: ≥4000mN
Độ bền xé, hướng ngang của máy: ≥5500mN Thiệt hại điện môi (V/lớp, kiểm tra khô): ≥:2100
Độ bền liên kết: >500Kpa Model: DDP, giấy cáp, giấy kraft phủ nhiệt
Loại hình: Giấy cách điện, giấy cách điện DDP, chấm kim cương Chất liệu: 100% sợi gỗ kraft
Chất liệu: Giấy cách điện, nhựa Điện áp định mức: 6~24KV/lớp
Màu tiêu chuẩn: Nhiệt độ tự nhiên: 105-120oC
Độ dày: 0,05, 0,08, 0,13, 0,18, 0,20, 0,25mm, 0,38mm, 0,5mm, v.v.
Model: Chiều rộng Model: 900mm hoặc tùy chỉnh
Mẫu: Mẫu có sẵn
Mô tả Sản phẩm
Giấy phân phối kim cương (DDP) được làm bằng giấy cách nhiệt phủ nhựa epoxy hình kim cương ở cả hai mặt. Nhựa epoxy được sử dụng trong DDP chứa một vật liệu cứng gọi là ủ. Vật liệu khô và phản ứng ở nhiệt độ phòng.
Sản phẩm này có tính chất điện môi tốt và tính chất cơ học tốt sau khi xử lý nhiệt. Được sử dụng trong máy biến áp ngâm dầu để cách điện giữa các cuộn dây và giữa các lớp của máy biến áp phân phối ngâm dầu.
Giấy hoa văn kim cương được làm từ giấy kraft phủ nhựa epoxy khóa nhiệt. Bôi keo epoxy lên cả hai mặt của tờ giấy theo hình kim cương 9,5mm x9,5mm, cách nhau 15,9mm.
đặc trưng
Nó là một vật liệu trơ, khô, không vón cục ở nhiệt độ bình thường (dưới 30°C). ). Giấy chấm kim cương (DDP) sẽ luôn được coi là thành phần cứng ở nhiệt độ cao do hiện tượng trễ từ bên trong. Khi nhiệt độ tăng lên 90°C, giấy hoa văn kim cương (DDP) bắt đầu tan băng một lần và sau đó ngừng đông đặc lại một lần. Khi nhiệt độ được duy trì ở 90°C trong vòng 90 phút, epoxy sẽ bám dính an toàn vào dây cáp và giấy bóng. Cường độ cảm biến lên tới 70psl ở 100°C (giá trị tối thiểu bằng 0,450Mpa) (tiêu chuẩn IEC)
